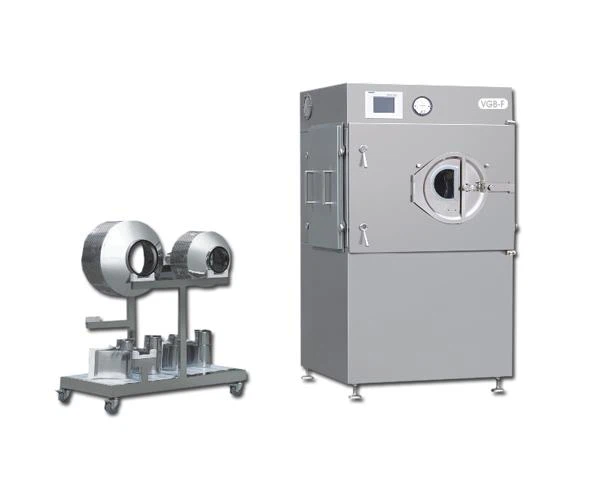

BG sērijas perforētās plēves pārklājuma sistēmas
Tabletes pārklājuma sistēmas ievads
BG sērijas automātiskais tablešu pārklājs tiek plaši izmantots farmācijas, nutriceutical, augu, ķīmiskajā, pārtikas un konditorejas nozarēs. Attēlota augstas kvalitātes uzlabota konstrukcija un izgatavota atbilstoši cGMP standarta prasībām. Tas ir augstas efektivitātes, enerģijas taupīšanas, minimāls atkritumu materiāls un viegli tīrāms. Tas ir ideāls aprīkojums tablešu, tablešu, kapsulu vai saldumu pārklājumam ar organisku plēvi, ūdenī šķīstošu plēvi, lēnu un kontrolētu atbrīvoto filmu un cukura plēvi. Mums ir vismodernākā tehnoloģija, lai atrisinātu grūti pārklātu izstrādājumus.
Automātiska Tabletes Coater Darba princips:
Apvalkotās tablešu kodes padara nepārtrauktu sarežģītu orbitālo kustību slēgtā rotējošā bundžā, kas darbojas ar racionalizētu vadlīniju. Kustības laikā pārklāšanas līdzeklis automātiski izsmidzina atbilstoši tehnoloģiskajam procesam un racionāliem tehnoloģiskiem parametriem, tajā pašā laikā karstais gaiss tiek piegādāts negatīvā spiedienā. Karstais gaiss iekļūst cauri tablešu pamatvirsmām un tiek izlādēts no slāņu pamatnes, lai pārklājošais līdzeklis, kas izkaisīts uz tablešu kodolu virsmas, ātri un vienmērīgi izžūstos, veidojot cietu un gludu virsmas plēvi.
AutomaticTablet pārklājuma mašīnas funkcijas
Kontroles sistēma sastāv no PLC un HMI, dizains ir saprātīgs, un programmēšana ir elastīga, kas pielāgojas dažādām farmācijas tehnoloģiju vajadzībām, tādējādi nodrošinot drošu darbu, stabilu veiktspēju un GMP prasības.
Saskaņā ar racionalizētās vadotnes plāksnes maisītāju, tablešu serdeņi vienmērīgi krīt un mainās bieži, tādējādi novēršot tablešu serdeņu parādīšanos, kas noklāj no augstuma un saduras, lai atrisinātu šķelto un šķeldo malu problēmas un arī uzlabotu gatavo produktu daudzumu. Virzošās plāksnes šaurā virsma novērš virsmas pārklājuma materiāla saķeri, tādējādi saglabājot pārklājuma materiālu un uzlabojot zāļu kvalitāti.
Peristaltisks sūknis ar pastāvīgu spiedienu un mainīgo novērš vajadzību pēc atgriezes caurules. Bungas pagriešanas rādiuss mainās atkarībā no spiediena. Vannas izlaide un izsmidzināto vircas daudzums tiek automātiski sabalansēti, tādējādi stabilizējot izsmidzināšanas efektu, vienkāršojot izsmidzināšanas sistēmu, nepieļaujot smidzinātāja noplūdi un saglabājot pārklājuma materiālu, turklāt tīrīšana ir vienkārša, bez mirušā stūra.
Smidzināšanas pistole, kas speciāli izstrādāta filmas pārklājuma mašīnai ar vienmērīgu izsmidzināšanu un lielu izsmidzināšanas pārklājumu. Universālā regulējamā aerosola galviņa padara smidzināšanas pistoles tīrīšanas mehānismu neietekmētu uzlādēšanas daudzumu, tādēļ plēves pārklājums var turpināties nepārtraukti, tādējādi samazinot pārklājuma laiku un glābjot pārklājuma materiālu.
Pārbaudiet un parādiet negatīvo spiedienu pārklājuma pannā.
Vadības un displeja pieplūdes gaisa ātrums.
Kontrolējiet un parādiet temperatūru.
Izsmidzināšanas pistoles novēršana.
Atmiņa un drukas funkcija
Iepriekš minētā funkcija realizēja displeju un tehnisko parametru kontroli, tā var rakstīt SOP darbību un vadīt darbību ar kvantitatīvo indeksu, lai garantētu tādu pašu kvalitāti katrai partijai, kas pilnībā atbilst GMP prasībām.
Galvenie tehniskie dati:
| Galvenās tehniskās specifikācijas | BG- 40E | BG- 75E | BG -150E | BG -350E | BG- 600E | |
Jauda (kg / partija) | 40 | 75 | 150 | 350 | 600 | |
Pārklājuma diametrs | 850 | 950 | 1200 | 1580 | 1580 | |
Pārklājuma pannas dziļums (mm) | 705 | 780 | 1030 | 1300 | 1900 | |
Pārklājuma panna atvēršanas diametrs (mm) | 380 | 482 | 600 | 700 | 850 | |
Pārklājuma panora rotācija (apgriezieni minūtē) | 4 - 23 | 4 -23 | 2 -15 | 2-11 | 2-10 | |
Galvenās mašīnas motors (kW) | 0,75 | 0,75 | 2.2 | 4 | 5.5 | |
Karstā gaisa kabīnes motors (kW) | 1.1 | 1.1 | 1.1 | 2.2 | 5.5 | |
Izplūdes mašīnas motors (kW) | 3 | 3 | 5.5 | 7.5 | 15 | |
Peristaltiskā sūkņa motors (kW) | 0,18 | 0,18 | 0,18 | 0,18 | 0,18 | |
Šķīduma tvertnes tilpums (L) / max (L) | 40/55 | 40/80 | 60/120 | 100/200 | 220/300 | |
Ventilatora tilpums (m3 / h) | 2000-2500 | 2000-2500 | 2500 ~ 3000 | 3500/4000 | 3500-5000 | |
Smidzināšanas pistoles skaits | 2 | 2 | 3 | 4 | 6 | |
Galvenās mašīnas izmērs (mm) | 1120 x880 x 1890 | 1200 x 985 x 2000 | 1570 x 1260 x 2310 | 2000 x 1560 x 2570 | 2000 x2140 x2670 | |
Karstā gaisa mašīnas izmērs (mm) | 1100 x 900 x 2340 | 1100 x 900 x 2340 | 1150 x 1100 x 2510 | 1610 x 1085 x 2710 | 1400 x1400 x2670 | |
Izplūdes mašīnas izmērs (mm) | 780 x 720 x 1950 | 780 x 720 x 1950 | 915 x 800 x 2030 | 1050 x 1000 x 2100 | 1250 x 1200 x2200 | |
Galvenais mašīnas svars (kg) | 650 | 650 | 750 | 1500 | 2500 | |
Karstā gaisa mašīnas svars (kg) | 200 | 200 | 300 | 500 | 800 | |
Izplūdes mašīnas svars (kg) | 250 | 250 | 400 | 600 | 800 | |
Karstā gaisa vienības elektriskās apkures sistēmas jauda (Kw) | 20 | 20 | 30 | 50 | 60 | |
Steam | Spiediens | > 0.4Mpa | > 0.4Mpa | > 0.4Mpa | > 0.4Mpa | > 0.4Mpa |
Gaisa patēriņš | 80 kg / min | 80 kg / min | 100 kg / min | 200 kg / min | 400 kg / h | |
